型號選型:目前市場上主要類型繼保分為單相、三相、四相、光數字及觸摸屏、六相微機繼電保護測試儀,而繼電保護測試儀之間區別主要有:三相是三相電壓三相電流,四相是四相電壓三相電流,六相是六相電壓六相電流,根據電壓等級及用戶的選擇而定位不同類別的產品。
國亨型號小貼士:6400為單相,6403為三相微機繼電保護測試儀,6404為四相,6406為六相,6406B為觸摸屏六相,6406S為光數字繼電保護測試儀
功能用途
應用領域:
主要做什么試驗項目類型:信號繼電器、時間繼電器、中間繼電器、重合閘繼電器、其它直流電壓、電流繼電器、電流繼電器、過(欠)電壓繼電器、序分量繼電器 同步檢查(或相位比較)繼電器、反時限電流繼電器、差動繼電器、功率(方向)繼電器、阻抗繼電器、同期繼電器、頻率繼電器 線路保護:多段過流、過(欠)電壓、序分量電壓電流、頻率裝置、功率方向保護、重合閘及轉換性故障、距離和零序、工頻變化量距離、復合電壓閉鎖(方向)過流、低周、低壓減載裝置等被試品試驗項目
發電機變壓器組:差動保護、失磁保護、勵磁保護、復合電壓閉鎖(方向)過流(后備)
其它保護:自動準同期裝置、備自投裝置、母線差動保護、光纖線路差動保護
同時儀器還有具備GPS同步試驗功能。實現兩臺異地同步對調試驗,能夠?qū)﹄姶判、晶體管型、集成電路型和微機型繼電保護裝置進行測試。光數字繼電保護測試儀主要是對 數字化保護、自動化裝置和儀器儀表提供了完整的測試方案適應數字化變電站

以下是微機繼電保護測試儀型號大全:

產品圖片產品名稱產品簡介

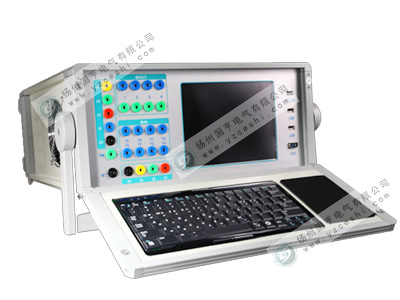

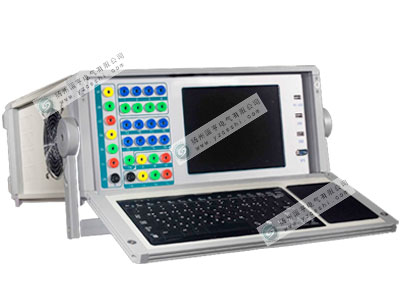

微機繼電保護測試儀 GH-6403微機繼電保護測試儀

   GH-6403微機繼電保護測試儀采用插件式結構,防震性能優良,其采用三相交流源,其中電壓、電流的幅值,相位、頻率可任意調整。并可測量繼電器的動作時間?捎糜跍y(cè)試電流、電壓、阻抗、差動等各種繼電器及保護裝置
    儀器是近十年來發展起來的一個新型智能化測試儀器,以前的繼電保護試驗工具主要是用調壓器和移相器組合而成,體積笨重,精度不高,已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展,微機繼電保護已廣泛運用于線路保護,主變差動保護,勵磁控制等各個領域,變電站綜合自動化已成為主流。成為現代繼電保護工作人員的必不可少的試驗工具。
    現代可分為兩種形式,一種是采用傳統的OCL功放,體積大,重量在25Kg左右,比較笨重,功放管工作在放大區,時間長了容易損壞,且動態范圍窄,精度不高。另一種是采用開關電源,功放采用數字功放,體積小,重量輕,效率高,是繼電保護測試儀的發展方向。GH-6403三相繼電保護測試儀是在總結國內外同類產品優缺點的基礎上,廣泛聽取用戶意見,充分運用現代微電子技術和電力電子技術而實現的一種新型小型化儀器,它采用國際DSP和開關放大器技術,單機獨立運行功能已十分強大,再配以PC軟件,使其能聯接電腦運行,而其體積和重量只有傳統測試儀的一半。

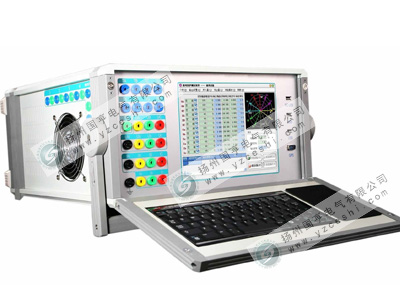

微機繼電保護測試儀 GH-6406微機繼電保護測試儀

    GH-6406微機繼電保護測試儀具有標準的六相電流,六相電壓同時輸出,電流30A/相,電壓125V/相。六相電流并聯可達180A。既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差動保護和備自投裝置,試驗更加方便和完美。
    各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準
    采用6000系列DSP控制器作為核心,F(xiàn)PGA可編程邏輯器件輸出波形,由于采用的是DDS硬件輸出波形的技術,使波形頻率和相位精度相當高,同時,該系統與工控機通訊直接采用USB2.0接口,使得數據通訊穩定可靠

微機繼電保護測試儀 GH-6404微機繼電保護測試儀

    GH-6404微機繼電保護測試儀具有標準的四相電壓,三相電流輸出,電壓125V/相,電流40A/相。三相并聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差動保護和備自投裝置,試驗更加方便和完美。儀器采用高速、高性能數字控制處理器作為控制微機,軟件上應用雙精度算法產生各相任意的高精度波形,同時還采用高速高位D/A轉換器,保證了全范圍內電流、電壓的精度和線性,現已廣泛運用于線路保護,主變差動保護,勵磁控制等各個領域,變電站綜合自動化已成為主流

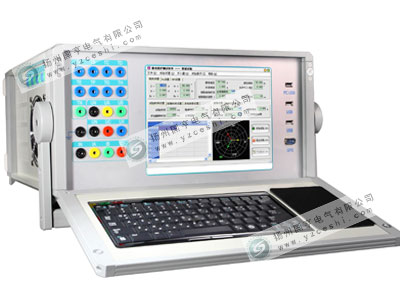

觸摸屏微機繼電保護測試儀 GH-6406B觸摸屏微機繼電保護測試儀

    GH-6406B觸摸屏微機繼電保護測試儀采用彩色圖形化操作界面,觸摸屏控制,只需輕點按鍵即可完成各種測試如:觸發試驗、啟動返回試驗、重合閘、時間測試、直流/中間繼電器、諧波試驗、距離搜索、距離定值驗證、零序過流驗證定值、定時限元件定值驗證、線路整組傳動、系統振蕩、低周減載、低壓減載、工頻變化量阻抗、精工電流、備自投試驗、差動搜索、差動動作、差動驗證定值、差動直流助磁、復壓閉鎖過流、自動準同期裝置、變送器、電能表等試驗項目
    GH-6406B觸摸屏微機繼電保護測試儀采用世界水平的 DSP 技術和開關放大器技術研制而成。具有重量輕、功率大、精度高和可靠性高的特點,能夠?qū)﹄姶判、晶體管型、集成電路型和微機型繼電保護裝置進行測試。采用面向保護裝置的自動測試管理平臺-GH-6406B觸摸屏繼電保護測試軟件控制操作,組成新一代的繼電保護自動化測試系統,在為儀器嵌入了觸摸屏控制,可以讓用戶操作起來更方便和快捷。能夠更好的滿足世界各國有關電力系統之研究機構、生產廠家及電力生產、調試、運行單位的要求

六相微機繼電保護測試儀 GH六相微機繼電保護測試儀

   六相微機繼電保護測試儀采用6000系列DSP控制器作為核心,F(xiàn)PGA可編程邏輯器件輸出波形,由于采用的是DDS硬件輸出波形的技術,使波形頻率和相位精度相當高,同時,該系統與工控機通訊直接采用USB2.0接口,使得數據通訊穩定可靠。
   六相繼電保護測試儀采用高精度D/A轉換器,同時采用有源低通濾波器,使輸出波形平滑,幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路,可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形,幅值和相位。
   電流、電壓采用高性能線性放大器直接耦合輸出方式,使電流,電壓源可直接輸出交流和直流波形,并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形,故障暫態波形等,可以較好地模擬各種短路故障時的電流,電壓特征。

三相繼電保護測試儀 GH三相繼電保護測試儀

   GH-6403三相繼電保護測試儀單機可以做交流試驗,直流試驗,低周同期,時間測量,功率阻抗,差動試驗,疊加諧波,整組試驗,阻抗階梯,零序保護,系統設置等試驗項目。
   三相繼電保護測試儀過電壓繼電器測試采用“交流試驗”程序,當繼電器額定電壓小于120V時,可用單相電壓值為變量進行測試。選定電壓步長和電壓初始值,采用自動或手動方式來進行電壓變化,直到繼電器動作,可測出動作電壓和動作時間值。GH-6403每相電壓最大值為120V。當被試?yán)^電器的額定電壓大于120V時,可采用兩相電壓來進行測試。例如當VA=75、VB=75V、VA與VB相位差為180°時,線電壓VAB=150V。因此當兩相電壓相位差為180°時,其線電壓等于兩相電壓之和。選擇兩相電壓可變化,采用自動或手動試驗來測試。
   三相繼電保護測試儀欠電壓繼電器又叫低電壓繼電器,通常只有常閉接點,常閉接點打開表示繼電器動作?蛇x擇一比較高的電壓值,然后按一定步長降低電壓,直到繼電器動作。選用“交流程序”,擬采用手動方式進行試驗,先輸出一個電壓值,由于是常閉接點,屏幕上會顯示動作時間,此時電壓值并未切除。采用手動旋轉鼠標,降低電壓直到屏幕上的動作時間值發生變化,此時表示繼電器常閉接點已打開,相當于繼電器返回。此時屏幕顯示電壓值就是低電壓繼電器的動作電壓值。
    三相微機繼電保護測試儀過電流繼電器采用“交流試驗”程序,當繼電器動作電流小于35A時,可選用一相電流作變量,選定合適的電流步長。采用自動或手動方式進行試驗,其中,手動方式可用于測量動作值和返回值。自動方式只能測動作值。當繼電器動作電流大于35A時?刹捎脙上嗷蛉嗖⒙(lián)電流輸出。GH-6403三相微機繼電保護測試儀三相電流并聯輸出最大值是105A。這時并聯的電流的相位必須是同相位,否則不能采用并聯方式。選擇多個電流作為變量,采用自動或手動試驗測量繼電器的動作值和返回值

光數字繼電保護測試儀 GH-6406S光數字繼電保護測試儀

    隨著我國電力行業的發展,新技術的應用,數字化變電站成為未來變電站的發展趨勢。GH-6406S光數字繼電保護測試儀是結合電力現場情況、眾多電力用戶經驗自主研發的便攜式新產品,采用高性能DSP處理器、大規模FPGA、百兆光以太網通信等技術,可支持IEC60044-8、IEC61850-9-1/2和GOOSE的數字式繼電保護測試儀,為符合IEC61850-9-1/2、IEC60044-8、GOOSE規約的數字化保護、自動化裝置和儀器儀表提供了完整的測試方案,適應了數字化變電站的發展需要。
GH-6406S光數字繼電保護測試儀功能介紹:
1、提供4路100Mbps光纖以太網接口,可用于輸出符合IEC61850-9-2/9-1規約的采樣值報文,同時還可以用于GOOSE報文發送與接收;
2、可輸出3路符合IEC60044-8規范的FT3格式采樣值報文;
3、光數字繼電保護測試儀對于采樣值報文,其通道功能、通道數目、采樣速率、ASDU數目等均可進行自由設置;
4、對于GOOSE報文,其通道數目、發送間隔時間、控制塊信息等均可自由配置;
5、兼容傳統模擬開關量處理,提供8路模擬開關量輸入和4路模擬開關量輸出,同時開入量能夠自動識別帶電位和空接點的輸入信號;
6、支持12路模擬小信號輸出;
7、支持12路直流電壓源輸出;
8、支持GPS同步;
9、提供1個RJ45以太網口,負責與上位機軟件通信;
10、光數字繼電保護測試儀完備的信號指示:在前面板上提供IEC61850-9-2/9-1以及GOOSE的光纖以太網接口的鏈接和收發狀態指示,以及IEC60044-8的光纖接口的發送狀態指示,所有硬接點的開入、開出量在前面板上均有相應的狀態指示燈;
11、所有光纖接口均為ST接口,接線穩定可靠;
12、體積小、重量輕、使用方便。

單相繼電保護校驗儀 單相繼電保護校驗儀

   單相繼電保護校驗儀產品系長期從事繼電保護現場試驗人員,集多年現場調試經驗,設計研究開發的一種適用于電力系統繼電器、繼電保護裝置通用的新型儀器。使繼電保護現場校驗工作輕松便捷、快速、準確。近幾年根據用戶意見不斷地改進、優化,使其達到最理想的使用效果。該設備具有體積小、重量輕、外型美觀、堅固耐用、同時輸出兩路電量的特點。它內置0.5級數字儀表、高精度互感器,交直流測量為真有效值,并內置五位數字電秒表,可滿足時間測量的要求,實為繼電保護工作人員外出作業的良好工具。
工作原理:儀器分為Ⅰ路和Ⅱ路兩個回路,Ⅰ路分為交流輸出和直流輸出。當需要輸出交流量時,將“I路交流開關”置“1”端,當需要輸出直流量時,將“I路直流開關”置“1”端,然后調節I路調壓器旋鈕,即可輸出七種電量。通過“選擇”按鈕選擇不同的檔位,來監視各種電量(但在切換選擇銨鈕時,需將I路開關全部關斷,方可選擇,否則檔位不變。)儀器每切換一種輸出的同時,數字電壓/電流表可自動監視其輸出值。如選擇錯誤,在某一個檔位可能不影響輸出,但會導致表頭讀數錯誤。Ⅱ路通過“Ⅱ路”輸出開關控制經Ⅱ路調壓器直接調節輸出,測量可外附萬用表測量。

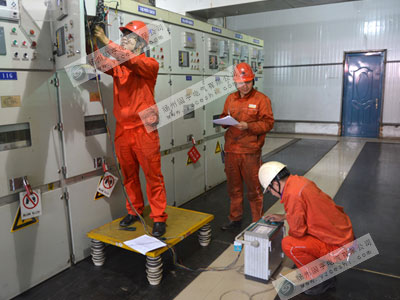

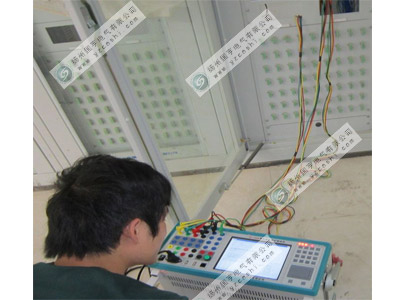

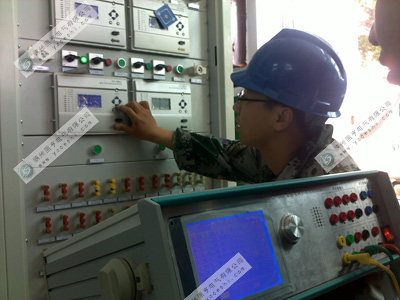

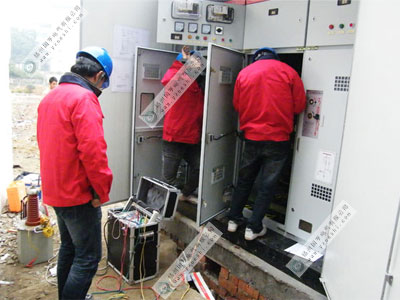

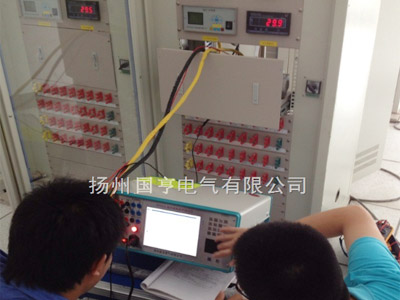

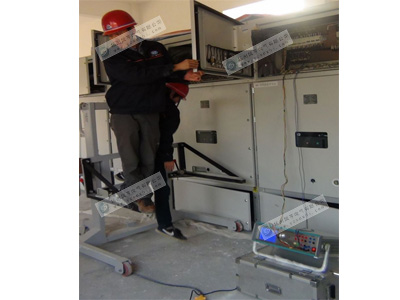

微機繼電保護測試儀現場圖:

微機繼電保護測試儀現場圖 微機繼電保護測試儀現場圖 微機繼電保護測試儀現場圖 微機繼電保護測試儀現場圖 微機繼電保護測試儀現場圖 微機繼電保護測試儀現場圖

微機繼電保護測試儀更多機型型號選擇:

微機繼電保護測試儀 微機繼電保護測試儀 微機繼電保護測試儀 微機繼電保護測試儀
  • 執行標準:
    1、DL/T624-1997 繼電保護微機型式試驗裝置技術條件
    2、GB2423.1-89 GB2423.2-89電子電工產品基本環境試驗規程
    3、GB6162-85 靜態繼電器及繼電保護裝置的電器干擾試驗
    4、GB6592-86 電子測量?jī)x器誤差的一般規定
    5、GB7261-87繼電器及繼電保護裝置基本試驗方法
    6、 GB/T14598.3-93 電器繼電器 第5部份
    7、 GB/T14598.3-93 電器繼電器 第22部份第3篇
    8、DL478-92 靜態繼電保護及安全自動裝置通用技術條件
    9、DL/T553-95 220~500KV電力系統故障動態記錄技術準則
